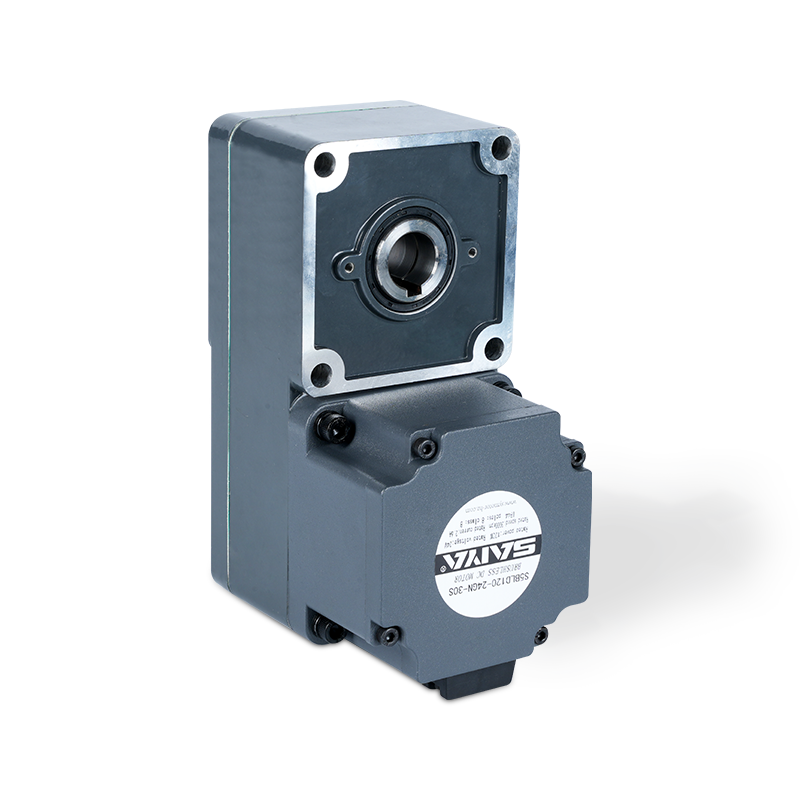

Nízké napětí bez kartáčovských převodovek

48 V beztaskační výstroj

Velikost napětí: 48V ， 60 mmx60mm-104MMX104mm

Hodnocená síla: 25-400W

Hodnocená rychlost: 3000 ot / min

Hodnocený proud: 1.0-10,5a

Točivý moment: 0,2-1,27n.m

Žádný předchozí článek | DALŠÍ

+ Kontaktujte nás + Stažení katalogu Video o produktu

APLIKACE PLOCHA

Jsme high-tech podnik zabývající se výrobou a prodejem střídavých reduktorů, malých reduktorů, servomotorů, bezkartáčových a bezkartáčových stejnosměrných motorů a dalších produktů.

Logistické třídění
Automatizované roboty
řezání laseru
Přístup ovládací brána
Fotovoltaická elektrárna
Zdravotnické prostředky
AGV

Popis produktu

48V motor bez kartáčovače je všestranný a efektivní motorový motor určený pro řadu aplikací. S rozměry v rozmezí od 60 mm x 60 mm do 104 mm x 104 mm se tento motor vejde do různých velikostí zařízení. Může se pochlubit jmenovitým výkonem mezi 25 W až 400 W, takže je vhodný pro lehké i těžkopádné úkoly. Motor pracuje při konzistentní hodnocené rychlosti 3000 ot / min, což zajišťuje hladký a spolehlivý výkon. Je vybaven jmenovitým proudem 1,0 až 10,5A, což ukazuje na jeho schopnosti účinnosti a úspory energie.

Jednou z klíčových specifikací tohoto motoru je jeho točivý moment, hodnocený na 0,2-1,27 n.m, který poskytuje dostatečnou sílu pro řízení mechanických systémů. Konstrukce bez kartáčovače zvyšuje trvanlivost a snižuje potřeby údržby, protože neexistují žádné kartáče, které se postupem času opotřebovávají. To také přispívá k tiššímu provozu a vyšší účinnosti ve srovnání s kartáčovanými motory.

Motor bez kartáčovače 24V je ideální pro použití v automatizačních systémech, robotice, elektrických vozidlech a dalších průmyslových aplikacích, kde je nezbytná přesná kontrola a dlouhodobá spolehlivost. Jeho kompaktní velikost, kombinovaná s robustními výkonovými charakteristikami, z něj činí preferovanou volbu pro inženýry a designéry hledající vysoce kvalitní motorická řešení.

Parametry motoru s nízkým napětím

Model	Napětí PROTI	Bez zatížení proudu A	Rychlost bez zatížení RPM	Hodnocená síla W	Hodnocený proud A	Hodnocená rychlost RPM	Hodnocený točivý moment N.m	Ochrana třídy Ip
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48gu	48	1.50	3800	400	10.5	3000	1.27	20

Typ

Nízkopěťový motor

Typ	Model
	PINION SHAFT	Kulatá šachta
Typ vodiče vodiče	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

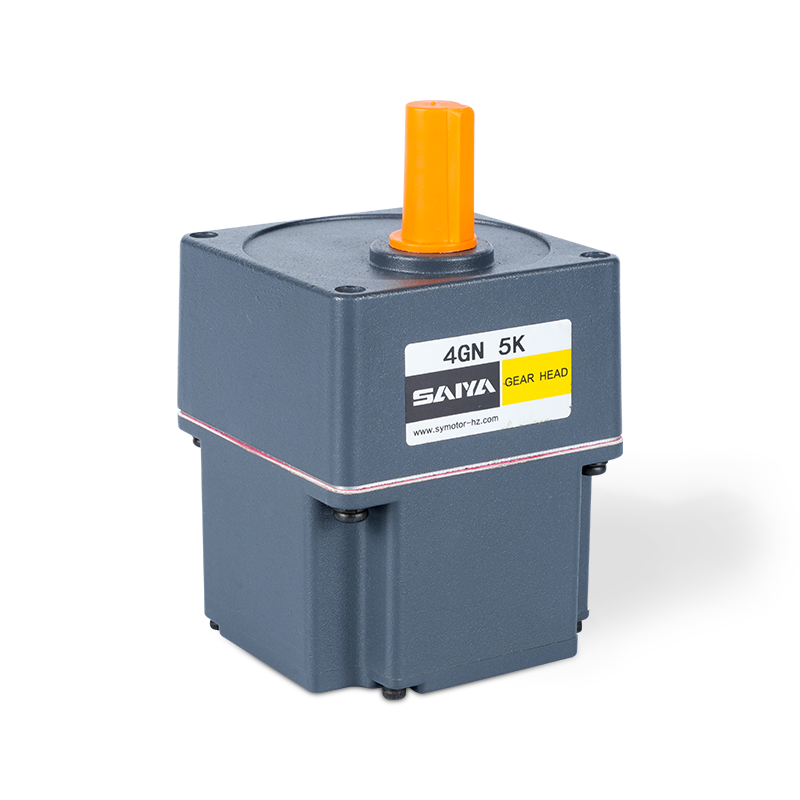

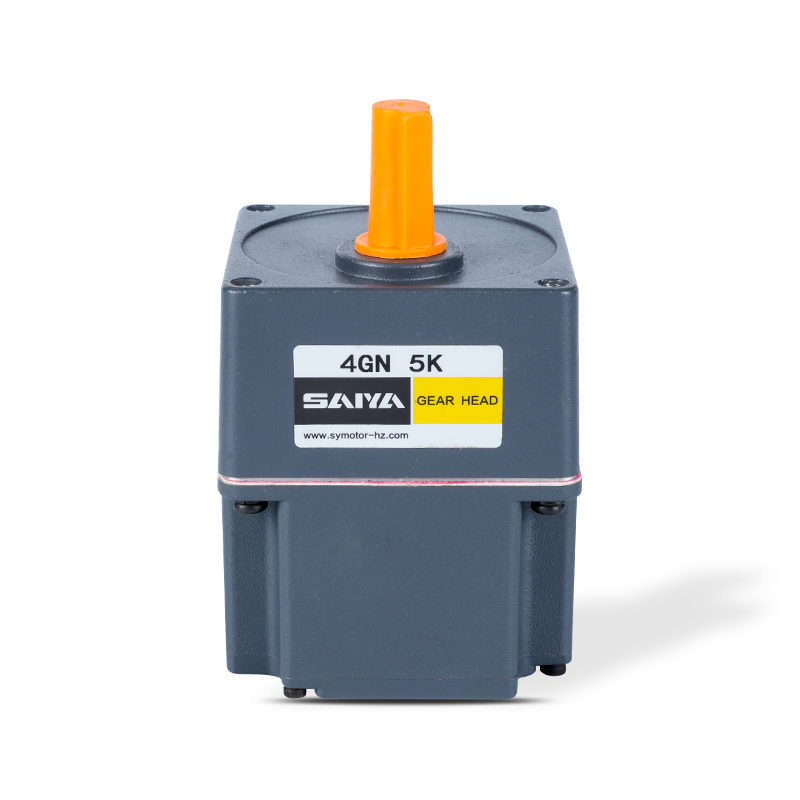

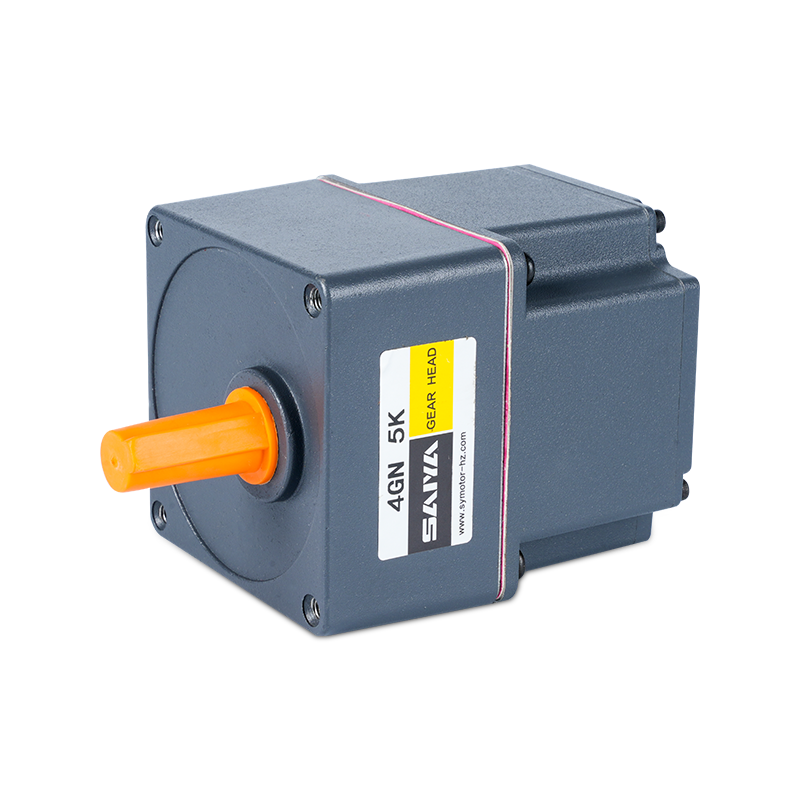

Paralelní převodovka hřídele (prodává se samostatně)

Typ převodovky	Model Gearhead	Poměr zařízení

Dlouhý život ● nízký hluk	2gn □ k 4gn □ k 5gu □ KB 6gu □ KB	3、3.6、5、6、7.5、9 、 12.5、15、18、25、30 、 36、50、60、75、90 、 100、120、150、180、200



	2gn10xk/4gn10xk/5gu10xk/6gu10xk (desetinná hlava)

Zadejte poměr převodovky do pole do názvu modelu.

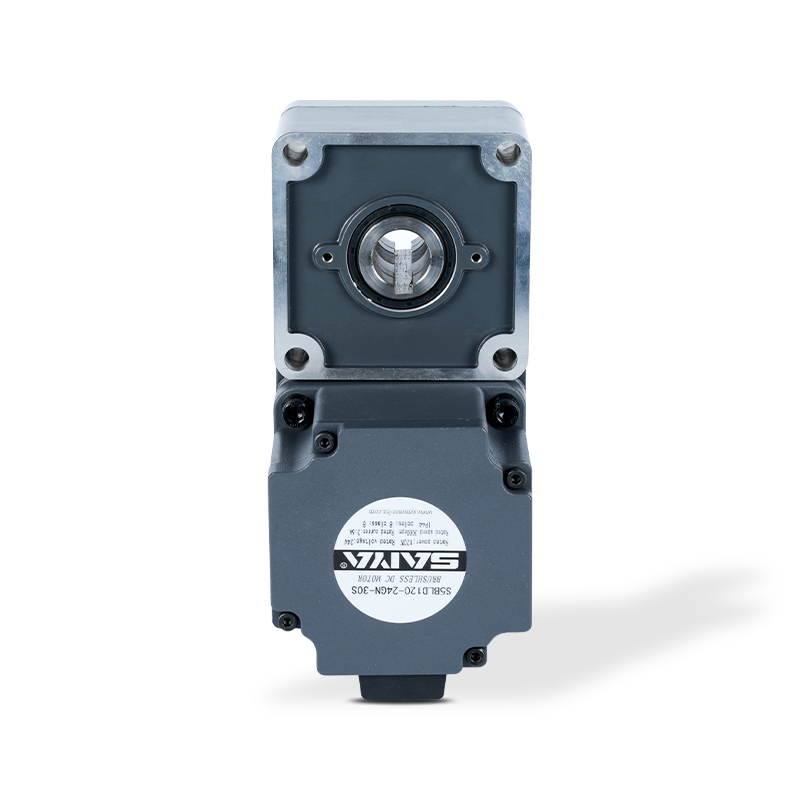

Převodovka s motorem-torque

Gearhead a Mid-Gearbox lze prodávat samostatně.

Zadejte poměr převodovky do pole () do názvu modelu.

Barevné pozadí □ označuje stejný směr rotujícího motoru, zatímco rotující směr ostatních je opačný.

Rychlost se počítá rozdělením synchronní rychlosti motoru poměrem převodovky. Skutečná rychlost je o 2% ~ 20% nižší než zobrazená hodnota v závislosti na velikosti zátěže.

Chcete -li snížit rychlost nad poměrem převodovky v tabulce, připojte mezi převodovkou a motorem desetinnou hlavu (poměr převodovky: 10). V takovém případě je přípustný točivý moment 3n · m.

Jednotka točivého momentu 60 série: Upside (N.M)/ Belowside (KGF.CM)

Poměr zařízení	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Rychlost výstupního hřídele	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Točivý moment	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

Jednotka točivého momentu řady 80: Upside (N.M)/ Belowside (KGF.CM)

Poměr zařízení	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Rychlost výstupního hřídele	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Točivý moment	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

Točivý moment série 90 UNIT: UPISH (N.M)/ Belowside (KGF.CM)

Poměr zařízení	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Rychlost výstupního hřídele	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
Točivý moment	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 Točivý moment řady: Upside (N.M)/ Belowside (KGF.CM)

Poměr zařízení	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
Rychlost výstupního hřídele	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
Točivý moment	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

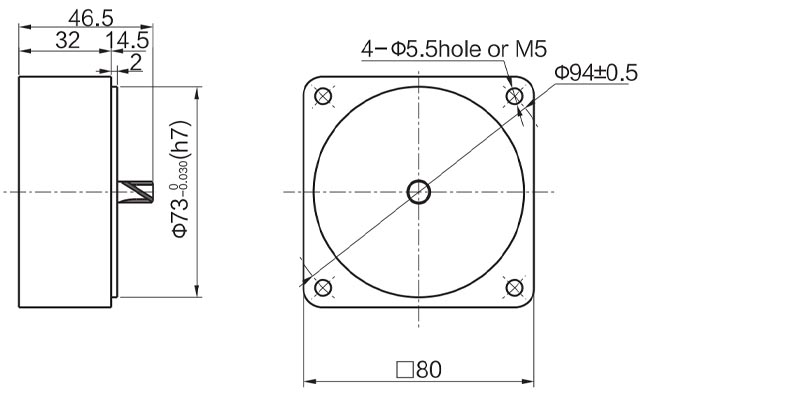

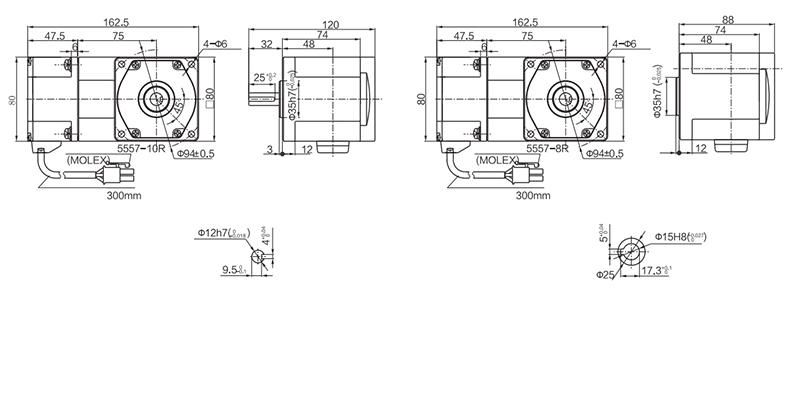

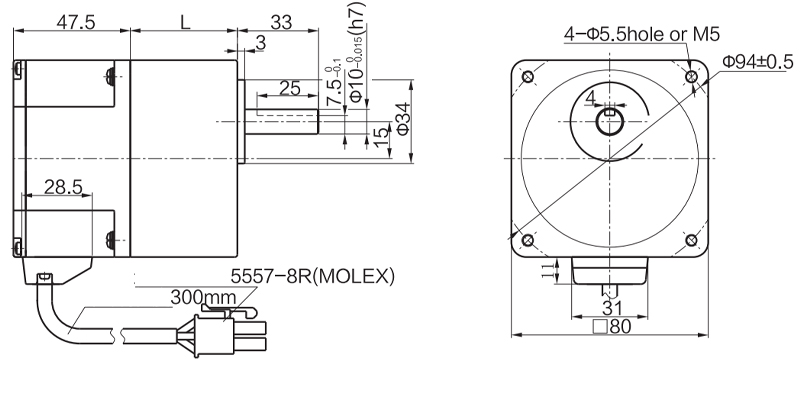

Rozměry řady 60 (jednotka MM)

Montážní šrouby jsou zahrnuty do převodovky.

Typ kabeláže olova

Hmotnost: Motor: 0,5 kg / převodovkou: 0,48 kg

Motor model

Model Gearhead

Poměr zařízení

Dimenze

Z2BLD25- □ GN

2gn □ k

3 ~ 18

25 ~ 200

Do pole (□) zadejte převodový poměr do názvu modelu

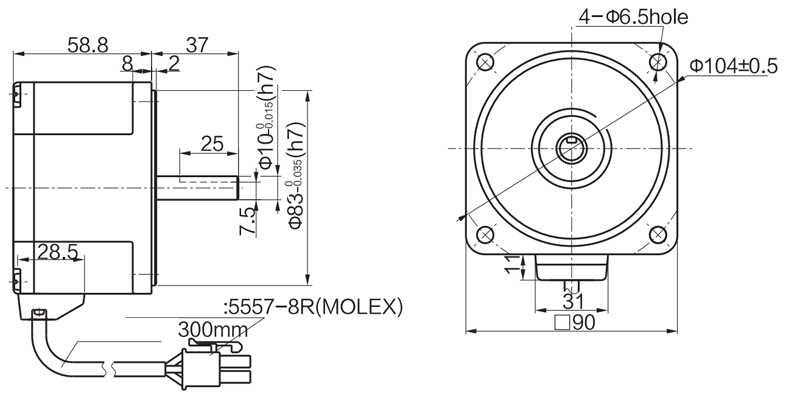

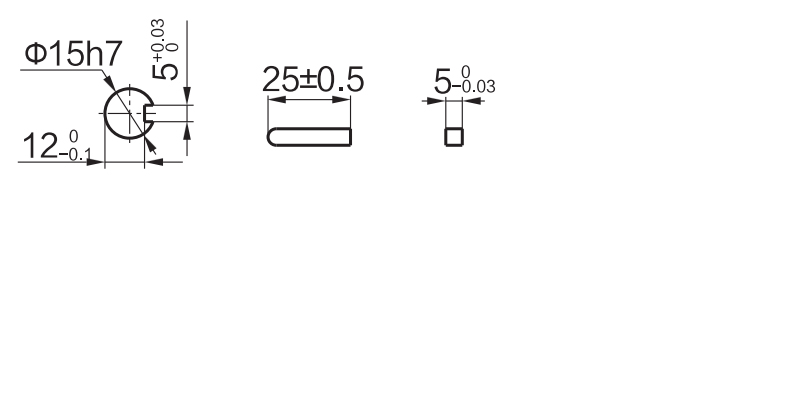

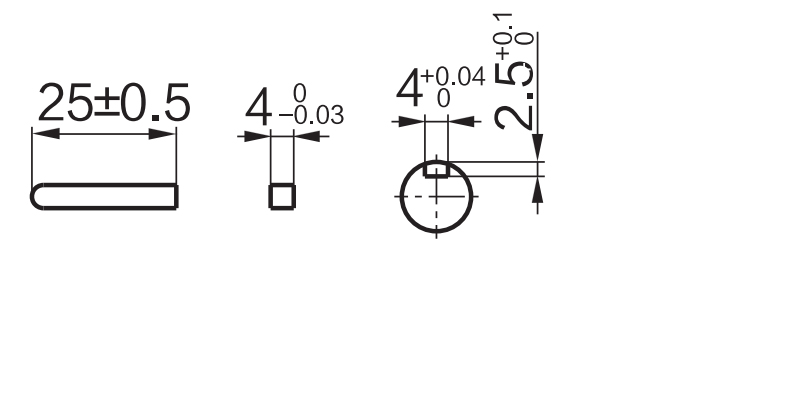

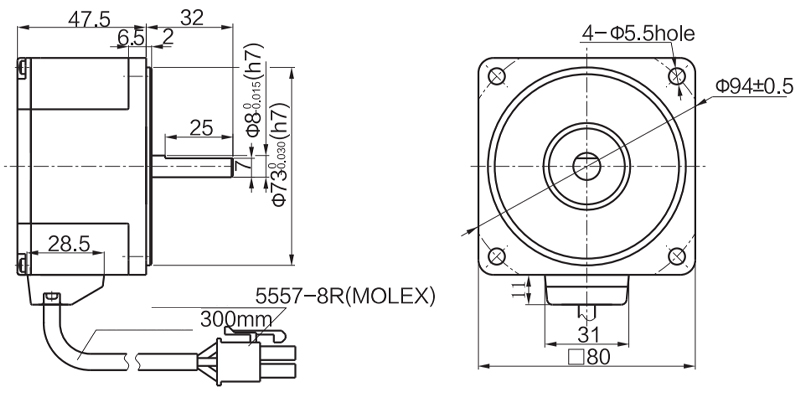

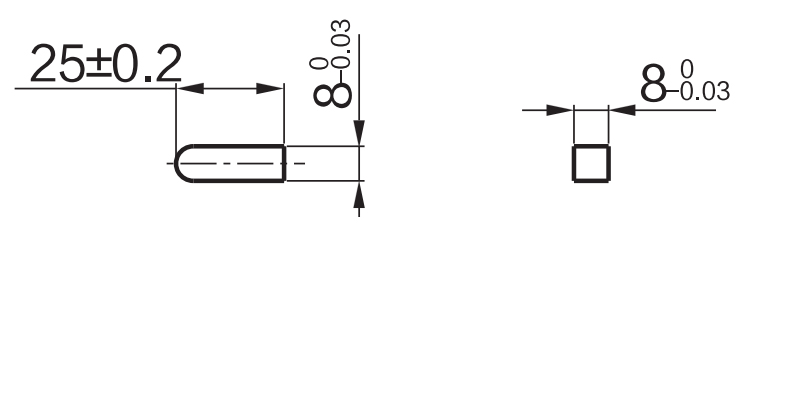

Hřídelka typu kulatého hřídele

Vyloučení hmotnosti a tvaru motoru hřídele jsou stejné jako typ hřídele pastorkového hřídele.

Decimální převodovka

Může být připojen k typu hřídele pastorky GN. 2GN10XK / Hmotnost: 0,2 kg

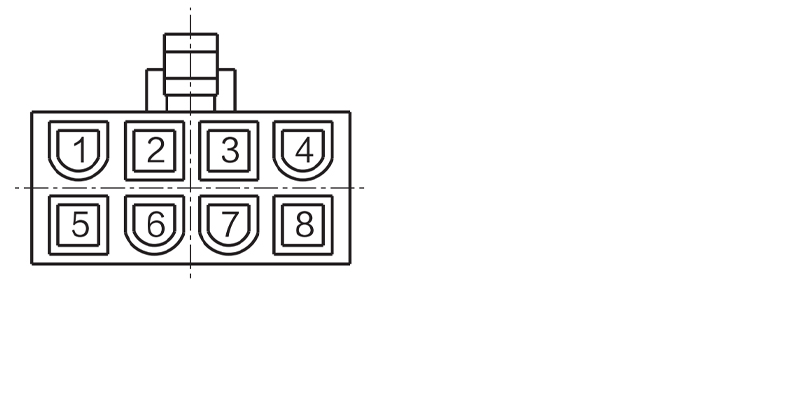

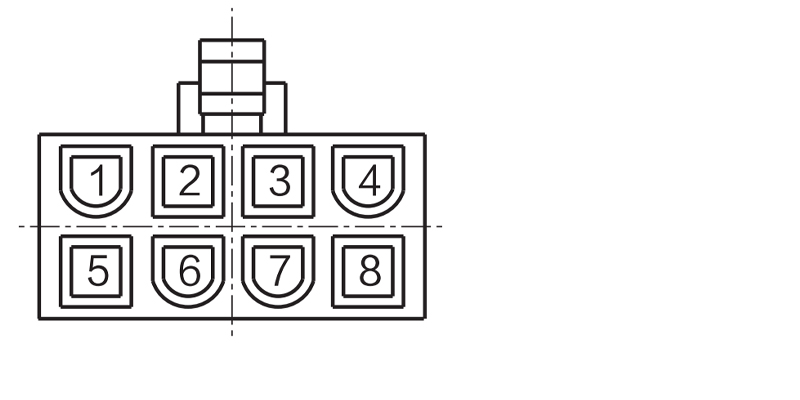

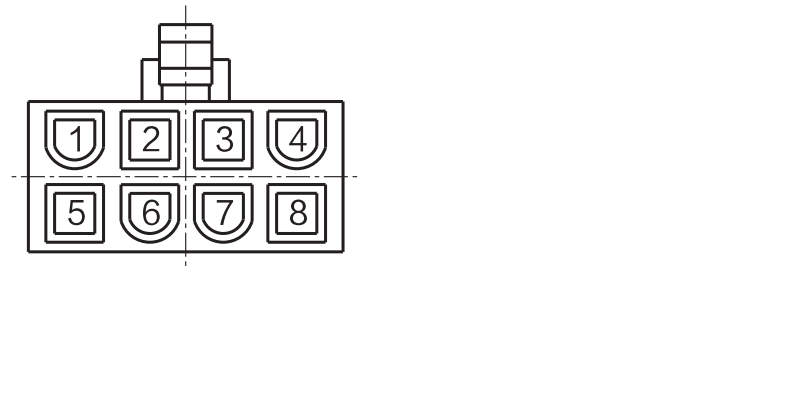

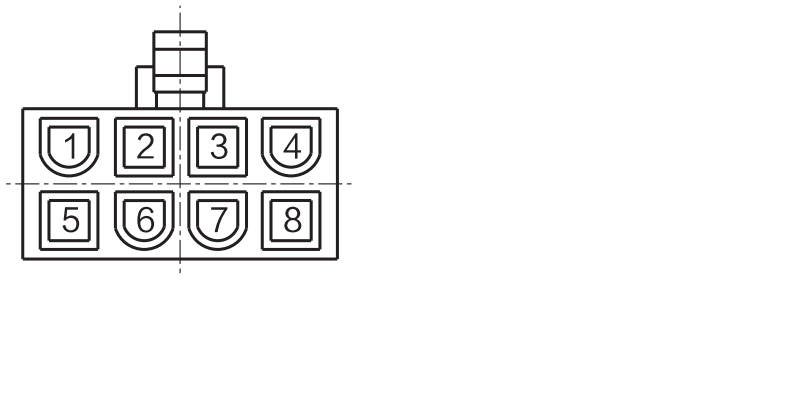

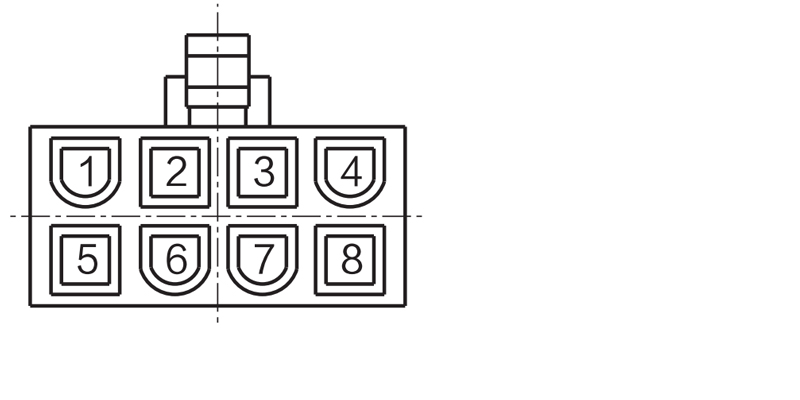

PROTIysvětlení signálu Wrie Otvor zástrčky odpovídající

Otvor zástrčky	1	2	3	4
Signál	U	W	Hz	Hu
Plug Hole	5	6	7	8
Signál	V	GND	HW	VCC

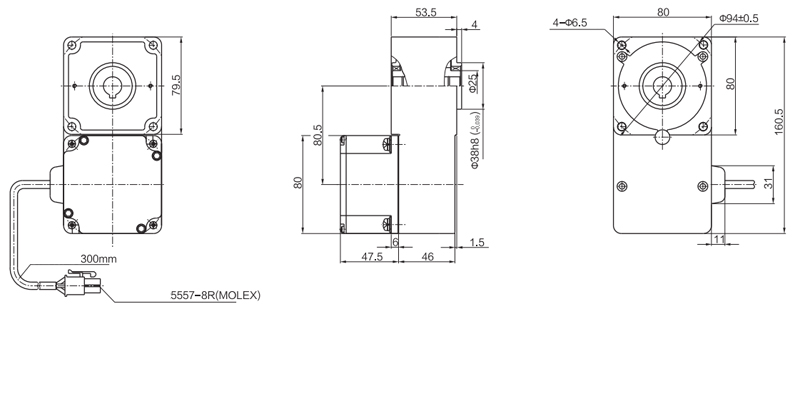

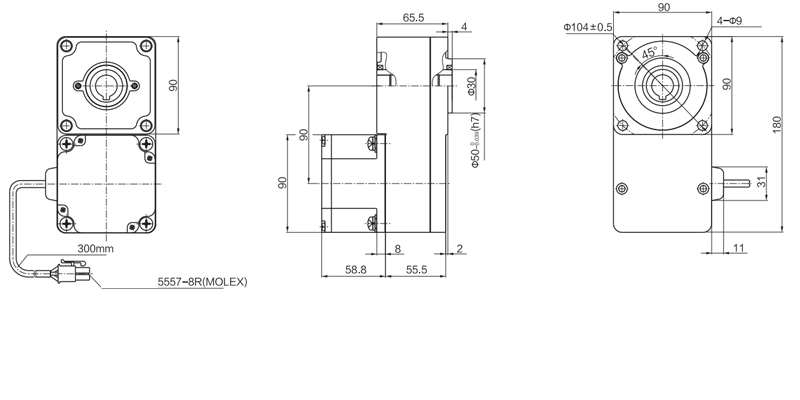

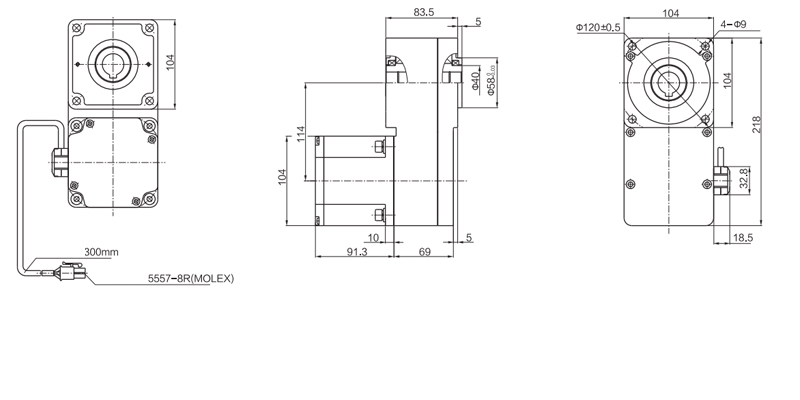

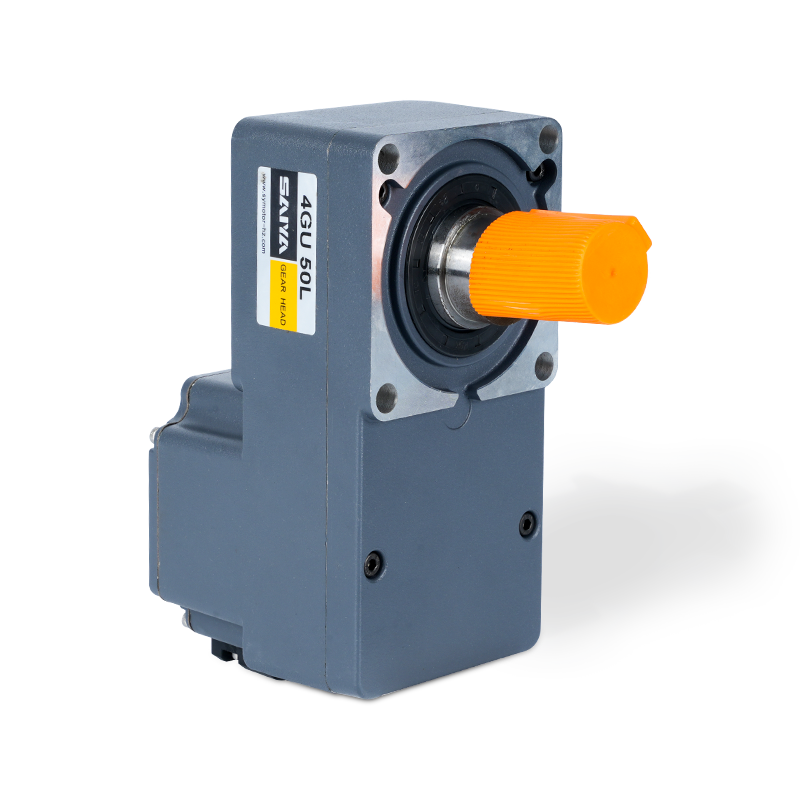

60 Tlak L Typ Reducer
