Nízké napětí bez kartáčovských převodovek

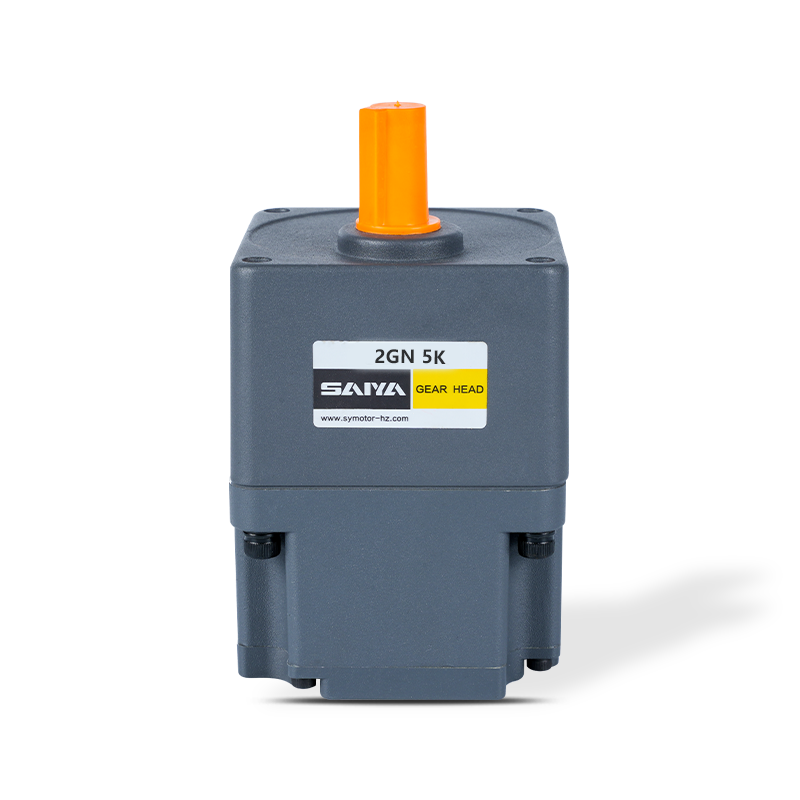

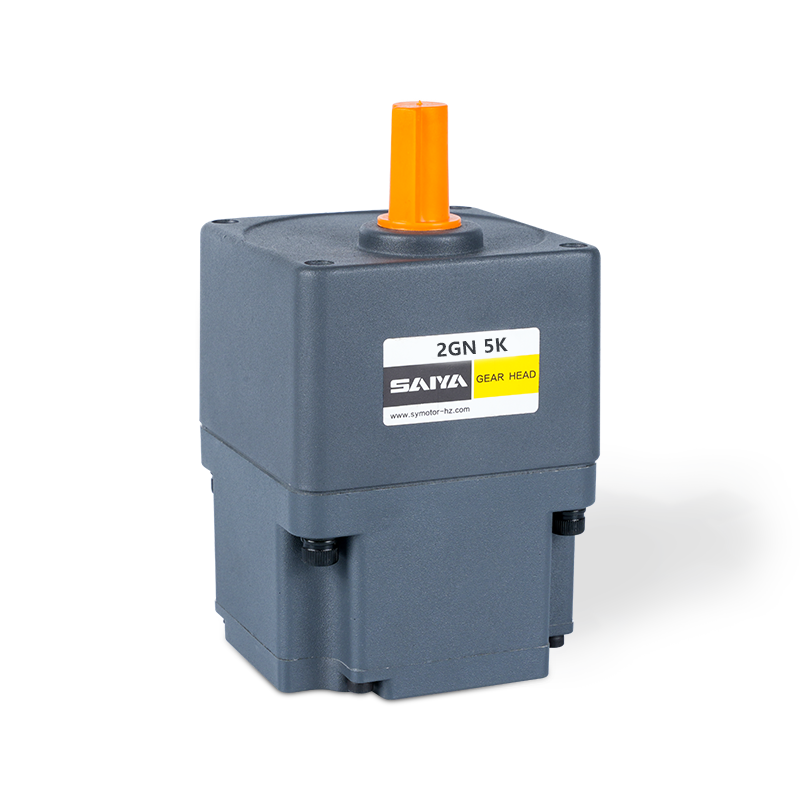

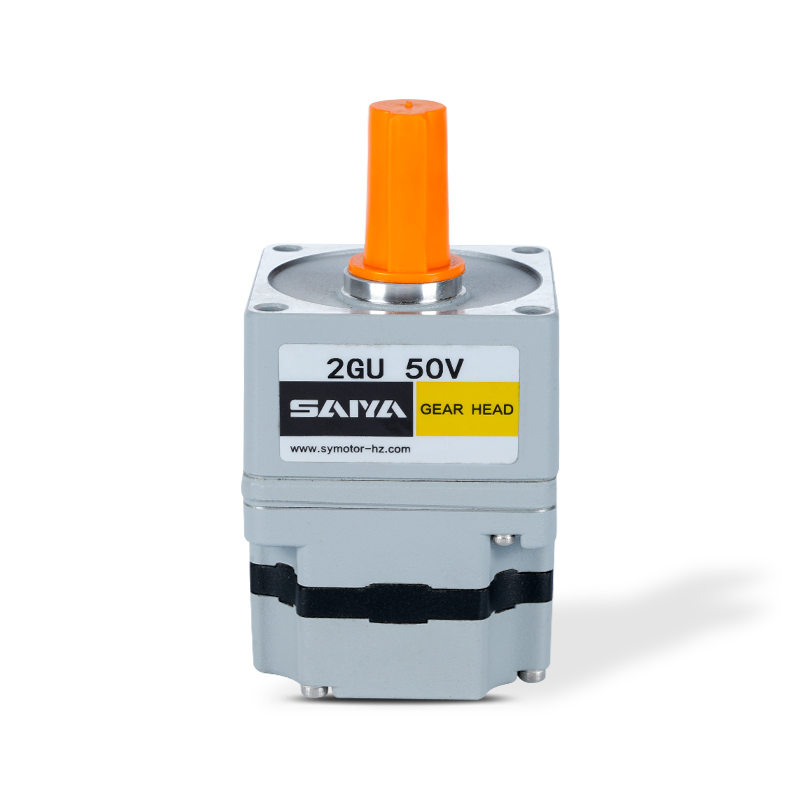

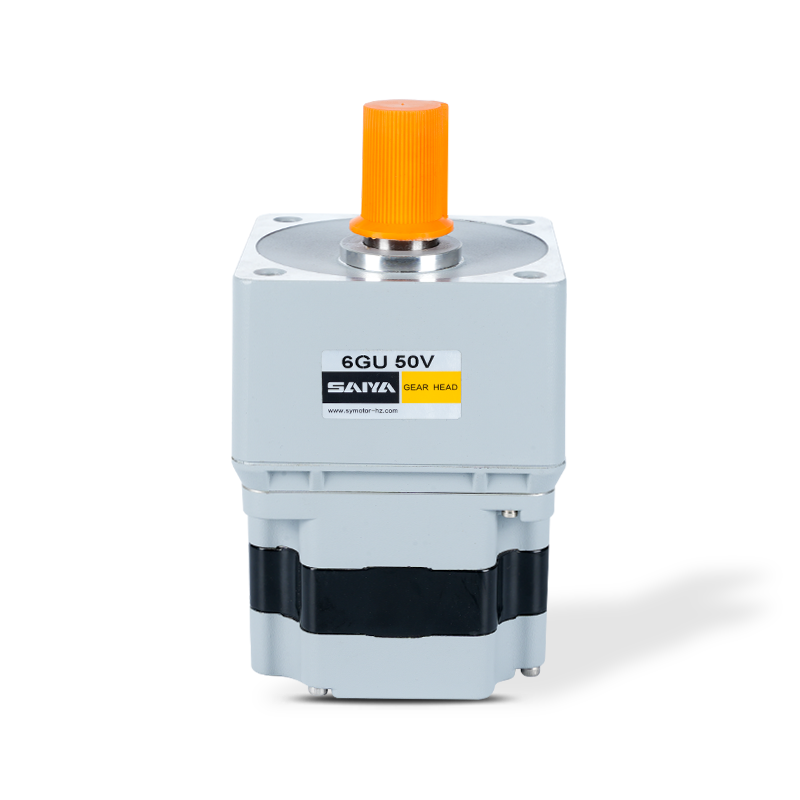

24V motor bez kartáčovače

Velikost napětí: 24V, 60 mmx60 mm -104 mmx104 mm

Hodnocená síla: 25-400W

Hodnocená rychlost: 3000 ot / min

Hodnocený proud: 1.0-2.0a

Točivý moment: 0,08n.m

  • 24V motor bez kartáčovače
  • 24V motor bez kartáčovače
  • 24V motor bez kartáčovače
PŘEDCHOZÍ   |   Žádný další článek

+ Kontaktujte nás + Stažení katalogu Video o produktu
APLIKACE PLOCHA
Jsme high-tech podnik zabývající se výrobou a prodejem střídavých reduktorů, malých reduktorů, servomotorů, bezkartáčových a bezkartáčových stejnosměrných motorů a dalších produktů.

  • Logistické třídění

  • Automatizované roboty

  • řezání laseru

  • Přístup ovládací brána

  • Fotovoltaická elektrárna

  • Zdravotnické prostředky

  • AGV

Popis produktu

Motor bez kartáčovače 24V je všestranný a efektivní motor určený pro řadu aplikací. S rozměry v rozmezí od 60 mm x 60 mm do 104 mm x 104 mm se tento motor vejde do různých velikostí zařízení. Může se pochlubit jmenovitým výkonem mezi 25 W až 400 W, takže je vhodný pro lehké i těžkopádné úkoly. Motor pracuje při konzistentní hodnocené rychlosti 3000 ot / min, což zajišťuje hladký a spolehlivý výkon. Je vybaven jmenovitým proudem 1,0 až 2.0A, což ukazuje na jeho schopnosti účinnosti a úspory energie.

Jednou z klíčových specifikací tohoto motoru je jeho točivý moment, hodnocený na 0,08 n.m, který poskytuje dostatečnou sílu pro řízení mechanických systémů. Konstrukce bez kartáčovače zvyšuje trvanlivost a snižuje potřeby údržby, protože neexistují žádné kartáče, které se postupem času opotřebovávají. To také přispívá k tiššímu provozu a vyšší účinnosti ve srovnání s kartáčovanými motory.

Motor bez kartáčovače 24V je ideální pro použití v automatizačních systémech, robotice, elektrických vozidlech a dalších průmyslových aplikacích, kde je nezbytná přesná kontrola a dlouhodobá spolehlivost. Jeho kompaktní velikost, kombinovaná s robustními výkonovými charakteristikami, z něj činí preferovanou volbu pro inženýry a designéry hledající vysoce kvalitní motorická řešení.

Parametry motoru s nízkým napětím

Model Napětí
PROTI 		Bez zatížení proudu
A 		Rychlost bez zatížení
RPM 		Hodnocená síla
W 		Hodnocený proud
A 		Hodnocená rychlost
RPM 		Hodnocený točivý moment
N.m 		Ochrana třídy
Ip
S2BLD25-24 □ 24 0.60 3900 25 2.0 3000 0.08 20
S2BLD25-36 □ 36 0.45 3600 25 1.5 3000 0.08 20
S2BLD25-48 □ 48 0.30 3400 25 1.0 3000 0.08 20

Typ

Nízkopěťový motor

Typ Model
PINION SHAFT Kulatá šachta
Typ vodiče vodiče S2BLD25-24GN S2BLD25-24A
S2BLD25-36GN S2BLD25-36A
S2BLD25-48GN S2BLD25-48A

Paralelní převodovka hřídele (prodává se samostatně)

Typ převodovky Model Gearhead Poměr zařízení
Dlouhý život ● nízký hluk 2gn □ k 3、3.6、5、6、7.5、9 、
12.5、15、18、25、30 、
36、50、60、75、90 、
100、120、150、180、200
2gn10xk (desetinná hlava)

Zadejte poměr převodovky do pole do názvu modelu.

Převodovka s motorem-torque

Gearhead a Mid-Gearbox lze prodávat samostatně.

Zadejte poměr převodovky do pole () do názvu modelu.

Barevné pozadí □ označuje stejný směr rotujícího motoru, zatímco rotující směr ostatních je opačný.

Rychlost se počítá rozdělením synchronní rychlosti motoru poměrem převodovky. Skutečná rychlost je o 2% ~ 20% nižší než zobrazená hodnota v závislosti na velikosti zátěže.

Chcete -li snížit rychlost nad poměrem převodovky v tabulce, připojte mezi převodovkou a motorem desetinnou hlavu (poměr převodovky: 10). V takovém případě je přípustný točivý moment 3n · m.

Točivý moment jednotky: Upside (N.M)/ Belowside (KGF.CM)

Poměr zařízení 3 3.6 5 6 7.5 9 12.5 15 18 25 30 36 50 60 75 90 100 120 150 180 200
Rychlost výstupního hřídele 1000 830 600 500 400 330 240 200 166 120 100 83 60 50 40 33 30 25 20 16 15
Točivý moment 0.19 0.23 0.32 0.38 0.48 0.58 0.81 0.97 1.16 1.44 1.73 2.07 2.52 3.00 3.00 3.00 3.00 3.00 3.00 3.00 3.00

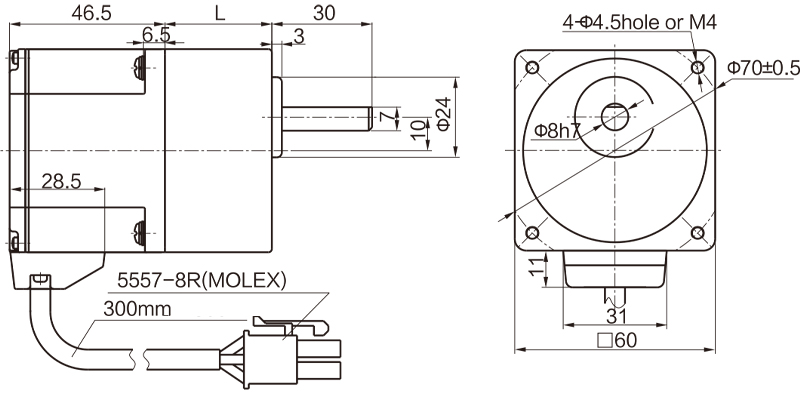

Rozměry (jednotka MM)

Montážní šrouby jsou zahrnuty do převodovky.

Typ kabeláže olova

Hmotnost: Motor: 0,5 kg / převodovkou: 0,48 kg

Motor model Model Gearhead Poměr zařízení Dimenze
Z2BLD25- □ GN 2gn □ k 3 ~ 18 32
25 ~ 200 41

Do pole (□) zadejte převodový poměr do názvu modelu

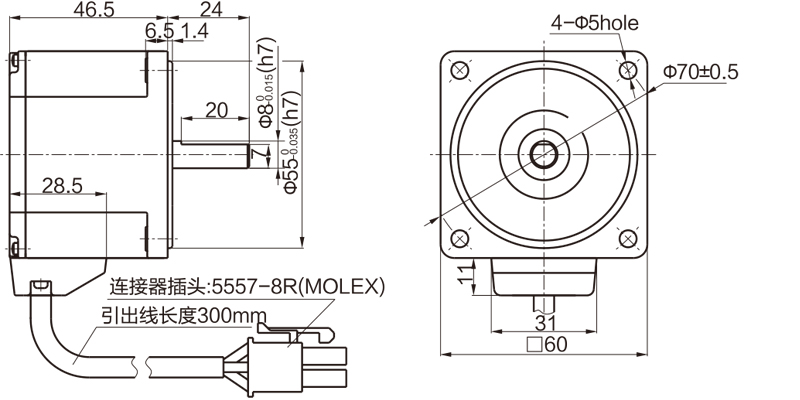

Hřídelka typu kulatého hřídele

Vyloučení hmotnosti a tvaru motoru hřídele jsou stejné jako typ hřídele pastorkového hřídele.

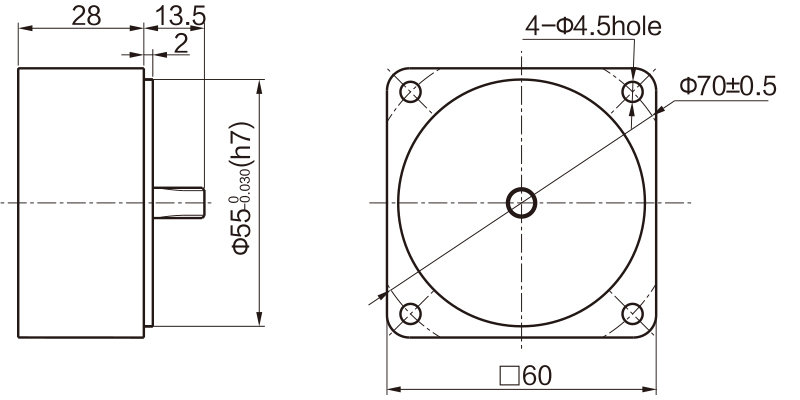

Decimální převodovka

Může být připojen k typu hřídele pastorky GN. 2GN10XK / Hmotnost: 0,2 kg

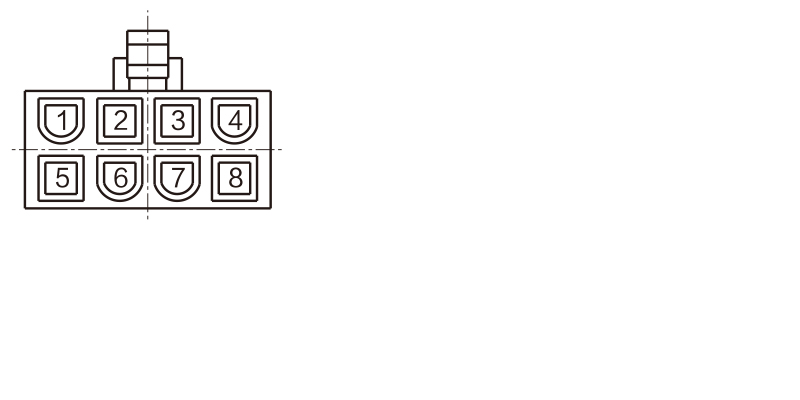

PROTIysvětlení signálu Wrie Otvor zástrčky odpovídající

Otvor zástrčky 1 2 3 4
Signál U W Hz Hu
Plug Hole 5 6 7 8
Signál V GND HW VCC

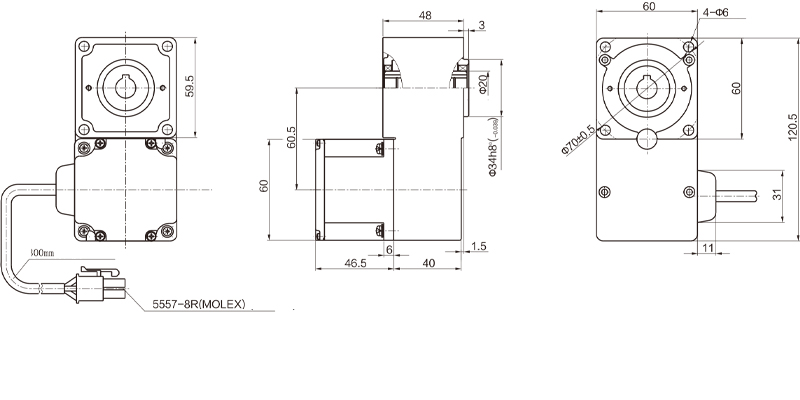

60 Tlak L Typ Reducer

Rozměry (jednotka MM)

Montážní šrouby jsou zahrnuty do převodovky.

Typ kabeláže olova

Hmotnost: Motor: 0,9 kg / převodovkou: 0,48 kg

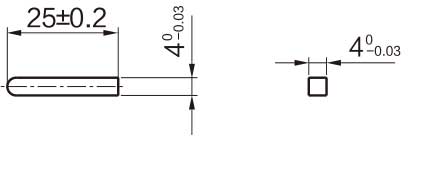

Klíč · Keyway (klíč je součástí převodovky)

PROTIysvětlení signálu Wrie Otvor zástrčky odpovídající

Otvor zástrčky 1 2 3 4
Signál U W Hz Hu
Plug Hole 5 6 7 8
Signál V GND HW VCC
