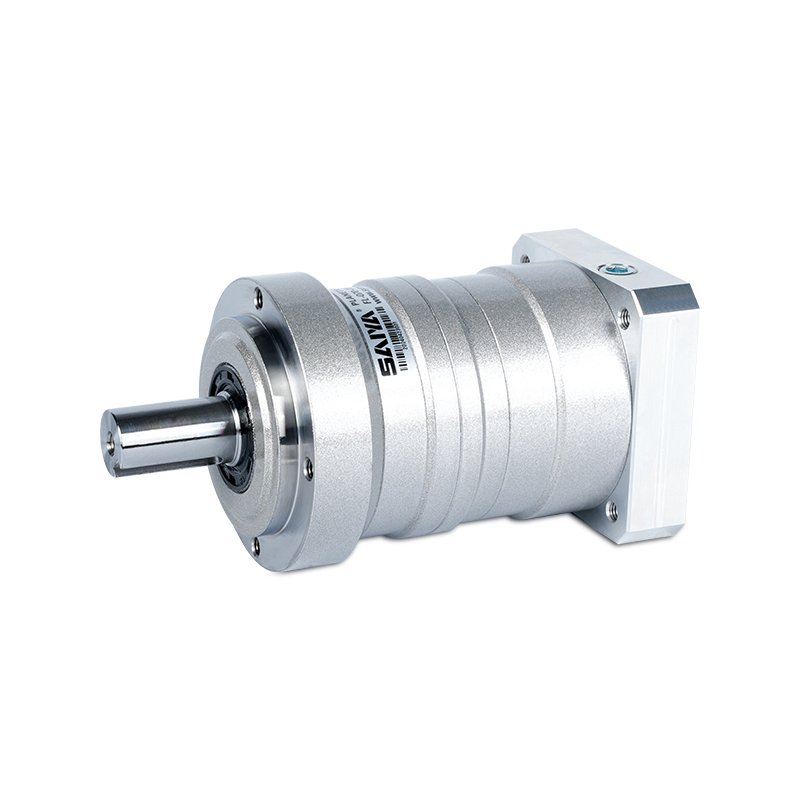

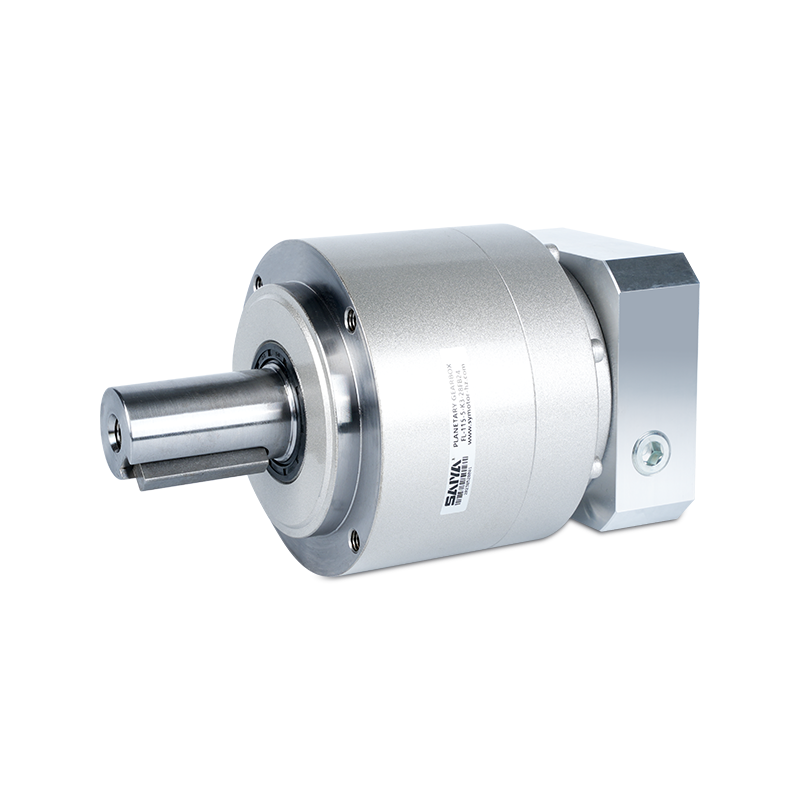

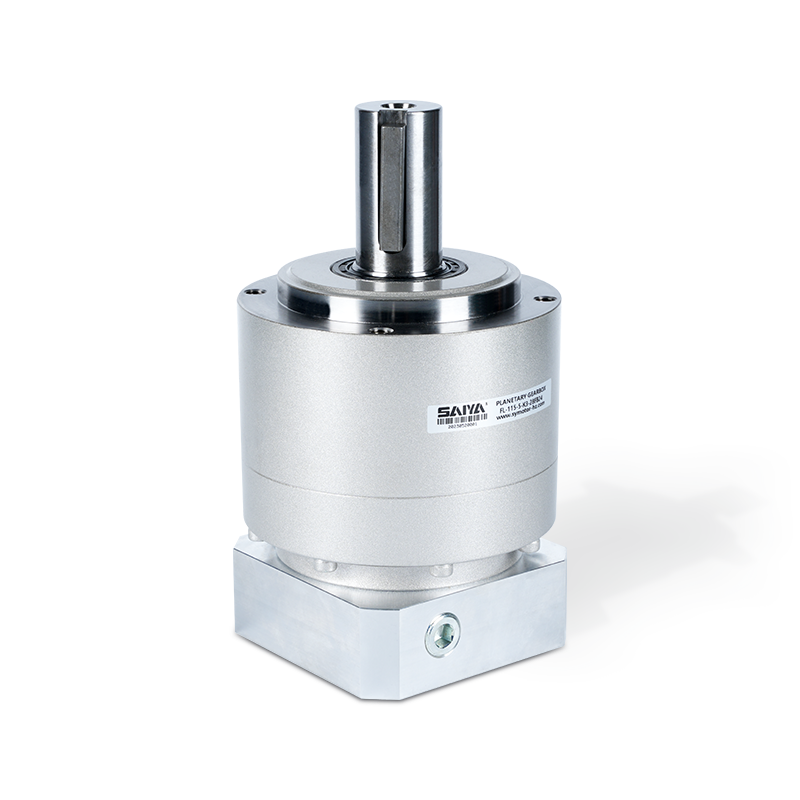

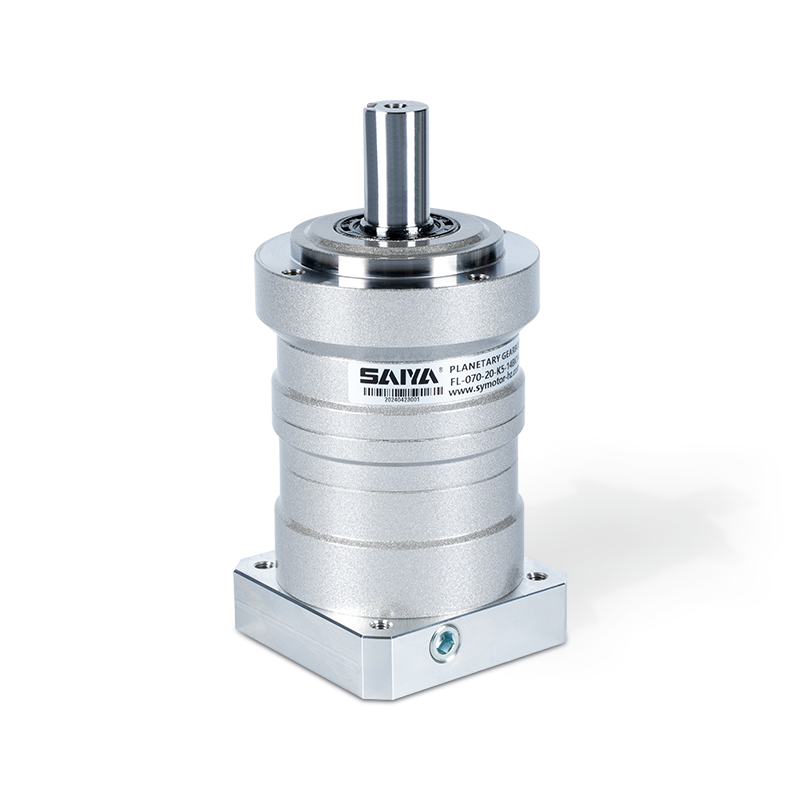

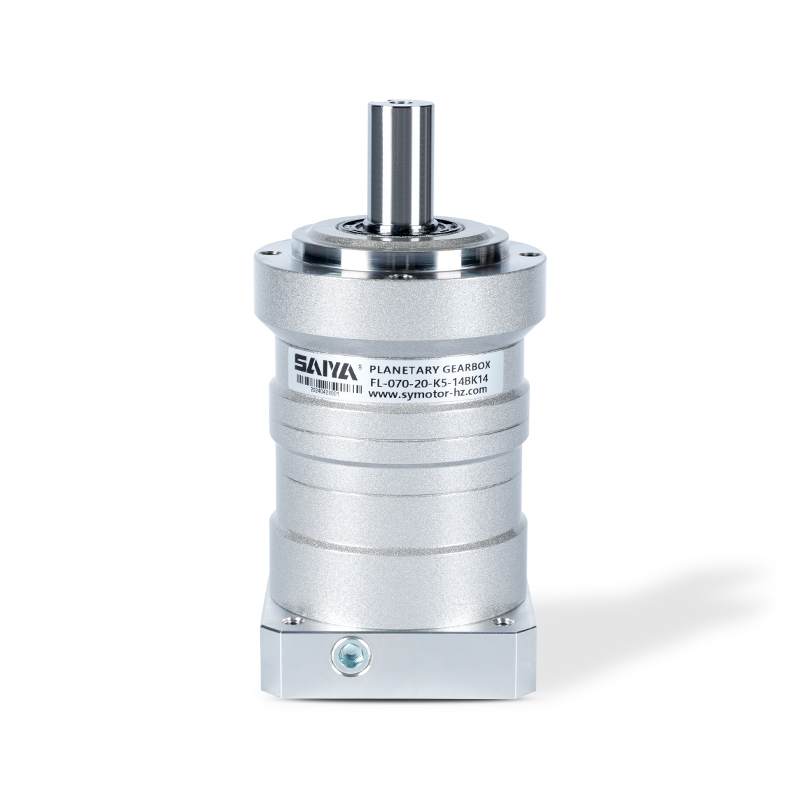

Helikální planetární převodovka

Série FL 60 90 115 142 180 220 Helikální planetární převodovka

FL Helical Gear Series/Circular Thange Outs/Velice Range: 60-220mm

Úroveň: 1-2 úrovně

Vstupní průměr hřídele: 14-19MMA

Žádný předchozí článek | DALŠÍ

+ Kontaktujte nás + Stažení katalogu Video o produktu

APLIKACE PLOCHA

Jsme high-tech podnik zabývající se výrobou a prodejem střídavých reduktorů, malých reduktorů, servomotorů, bezkartáčových a bezkartáčových stejnosměrných motorů a dalších produktů.

Logistické třídění
Automatizované roboty
řezání laseru
Přístup ovládací brána
Fotovoltaická elektrárna
Zdravotnické prostředky
AGV

Popis produktu

Převodovky řady FL nabízejí všestranná řešení pro širokou škálu průmyslových aplikací, představují design helikálního zařízení, výstupy s kulatou přírubou a širokou škálu velikostí od 60 do 220 mm. Tyto převodovky jsou vhodné pro úkoly, které vyžadují přesný a efektivní přenos energie v kompaktním prostoru.

Pozoruhodným rysem řady FL je rozsah průměru vstupního hřídele od 14-19 mm, který může pojmout různé motorické konfigurace a napájecí vstupy. Tato adaptabilita zajišťuje kompatibilitu s širokou škálou motorových typů a zvyšuje všestrannost převodovek v různých průmyslových prostředích.

Série FL je vyrobena z vysoce kvalitních materiálů a přesné výroby, je odolná a pracuje hladce. Kromě toho jeho kompaktní design umožňuje snadnou instalaci a integraci do stávajících systémů, může se flexibilně přizpůsobit různým požadavkům na točivý moment a rychlost. Ať už se používá při převodovacích systémech, mixérech nebo jiných strojích, tyto převodovky poskytují spolehlivý výkon.

FL-050			„ 1	„ 2	„ 3	„ 4	„ 5	„ 6	„ 7
Rám velikost	Fáze	Poměr	Nominální výstup točivý moment	Maximum výstup točivý moment	Stav nouze zastávka točivý moment	Nominální vstup rychlost	Maximum vstup rychlost	Povoleno radiální zatížení	Povoleno axiální zatížení
Rám velikost	Fáze	Poměr	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
050	1 Singl	3	6	12	30	4000	8000	240	270
		4	9	18	35	4000	8000	270	300
		5	9	18	35	4000	8000	290	330
		6	9	18	35	4000	8000	310	360
		7	9	18	35	4000	8000	320	380
		8	9	18	35	4000	8000	340	410
		9	6	12	30	4000	8000	350	430
		10	6	12	30	4000	8000	360	450
	2 Dvojnásobek	15	6	12	30	4000	8000	410	540
		16	9	18	35	4000	8000	420	550
		20	9	18	35	4000	8000	460	610
		25	9	18	35	4000	8000	490	640
		28	9	18	35	4000	8000	510	640
		30	6	12	30	4000	8000	520	640
		35	9	18	35	4000	8000	550	640
		40	9	18	35	4000	8000	570	640
		45	6	12	30	4000	8000	600	640
		50	9	18	35	4000	8000	620	640
		60	9	18	35	4000	8000	660	640
		70	9	18	35	4000	8000	690	640
		80	9	18	35	4000	8000	710	640
		90	6	12	30	4000	8000	710	640
		100	6	12	30	4000	8000	710	640

FL-050			※ 8	※ 9	※ 10
Rám velikost	Fáze	Poměr	Maximum radiální zatížení	Maximum axiální zatížení	Hmotnost	Okamžik z setrvačnost (≤φ8)	Okamžik z setrvačnost (≤φ14)
Rám velikost	Fáze	Poměr	[N]	[N]	[KG]	[ KGCM² ]	[kgcm²]
050	1 Singl	3	710	640	0.7	0.053	0.091
		4	710	640		0.041	0.079
		5	710	640		0.036	0.074
		6	710	640		0.034	0.072
		7	710	640		0.032	0.071
		8	710	640		0.031	0.070
		9	710	640		0.031	0.069
		10	710	640		0.030	0.069
	2 Dvojnásobek	15	710	640	0.8	0.035
		16	710	640		0.038
		20	710	640		0.034
		25	710	640		0.034
		28	710	640		0.038
		30	710	640		0.030
		35	710	640		0.034
		40	710	640		0.030
		45	710	640		0.034
		50	710	640		0.030
		60	710	640		0.030
		70	710	640		0.030	一
		80	710	640		0.030
		90	710	640		0.030	一
		100	710	640		0.030	一

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. Hmotnost se může mírně lišit od modelu do režimu.

FL-070			„ 1	„ 2	„ 3	※ 4	※ 5	※ 6	※ 7
Rám velikost	Fáze	Poměr	Nominální výstup točivý moment	Maximum výstup točivý moment	Stav nouze zastávka točivý moment	Nominální vstup rychlost	Maximum vstup rychlost	Povoleno radiální zatížení	Povoleno axiální zatížení
			[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
070	1 Singl	3	18	35	80	3000	6000	430	310
		4	27	50	100	3000	6000	470	360
		5	27	50	100	3000	6000	510	390
		6	27	50	100	3000	6000	540	430
		7	27	50	100	3000	6000	570	460
		8	27	50	100	3000	6000	600	480
		9	18	35	80	3000	6000	620	510
		10	18	35	80	3000	6000	640	530
	2 Dvojnásobek	15	18	35	80	3000	6000	740	630
		16	27	50	100	3000	6000	750	650
		20	27	50	100	3000	6000	810	720
		25	27	50	100	3000	6000	870	790
		28	27	50	100	3000	6000	910	830
		30	18	35	80	3000	6000	930	860
		35	27	50	100	3000	6000	980	920
		40	27	50	100	3000	6000	1000	970
		45	18	35	80	3000	6000	1100	1000
		50	27	50	100	3000	6000	1100	1100
		60	27	50	100	3000	6000	1200	1100
		70	27	50	100	3000	6000	1200	1100
		80	27	50	100	3000	6000	1200	1100
		90	18	35	80	3000	6000	1200	1100
		100	18	35	80	3000	6000	1200	1100

FL-070			※ 8	※ 9	※ 10
Rám velikost	Fáze	Poměr	Maximum radiální zatížení	Maximum axiální zatížení	Hmotnost	Okamžik z setrvačnost (≤φ8)	Okamžik z setrvačnost (≤φ14)	Okamžik z setrvačnost (≤φ19)
			[N]	[N]	[KG]	[kgcm²]	[kgcm²]	[kgcm²]
070	1 Singl	3	1200	1100	1.5	0.14	0.22	0.43
		4	1200	1100		0.095	0.17	0.38
		5	1200	1100		0.077	0.16	0.36
		6	1200	1100		0.068	0.15	0.36
		7	1200	1100		0.062	0.14	0.35
		8	1200	1100		0.059	0.14	0.35
		9	1200	1100		0.057	0.14	0.34
		10	1200	1100		0.056	0.14	0.34
	2 Dvojnásobek	15	1200	1100	1.7	0.055	0.14
		16	1200	1100		0.057	0.14	一
		20	1200	1100		0.054	0.13
		25	1200	1100		0.053	0.13
		28	1200	1100		0.055	0.14
		30	1200	1100		0.049	0.13	一
		35	1200	1100		0.053	0.13	一
		40	1200	1100		0.049	0.13
		45	1200	1100		0.053	0.13
		50	1200	1100		0.049	0.13
		60	1200	1100		0.049	0.13	一
		70	1200	1100		0.049	0.13	一
		80	1200	1100		0.049	0.13
		90	1200	1100		0.049	0.13
		100	1200	1100		0.049	0.13

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. Hmotnost se může mírně lišit od modelu do režimu.

FL-090			„ 1	„ 2	„ 3	※ 4	※ 5	※ 6	※ 7
Rám velikost	Fáze	Poměr	Nominální výstup točivý moment	Maximum výstup točivý moment	Stav nouze zastávka točivý moment	Nominální vstup rychlost	Maximum vstup rychlost	Povoleno radiální zatížení	Povoleno axiální zatížení
Rám velikost	Fáze	Poměr	[NM]	[NM]	[NM]	[ RPM]	[RPM]	[N]	[N]
090	1 Singl	3	50	80	200	3000	6000	810	930
		4	75	125	250	3000	6000	890	1100
		5	75	125	250	3000	6000	960	1200
		6	75	125	250	3000	6000	1000	1300
		7	75	125	250	3000	6000	1100	1300
		8	75	125	250	3000	6000	1100	1400
		9	50	80	200	3000	6000	1200	1500
		10	50	80	200	3000	6000	1200	1600
	2 Dvojnásobek	15	50	80	200	3000	6000	1400	1900
		16	75	125	250	3000	6000	1400	1900
		20	75	125	250	3000	6000	1500	2100
		25	75	125	250	3000	6000	1600	2200
		28	75	125	250	3000	6000	1700	2200
		30	50	80	200	3000	6000	1700	2200
		35	75	125	250	3000	6000	1800	2200
		40	75	125	250	3000	6000	1900	2200
		45	50	80	200	3000	6000	2000	2200
		50	75	125	250	3000	6000	2100	2200
		60	75	125	250	3000	6000	2200	2200
		70	75	125	250	3000	6000	2300	2200
		80	75	125	250	3000	6000	2400	2200
		90	50	80	200	3000	6000	2400	2200
		100	50	80	200	3000	6000	2400	2200

FL-090			※ 8	※ 9	※ 10
Rám velikost	Fáze	Poměr	Maximum radiální zatížení	Maximum axiální zatížení	Hmotnost	Okamžik z setrvačnost (≤φ8)	Okamžik z setrvačnost (≤φ14)	Okamžik z setrvačnost (≤φ19)	Okamžik z setrvačnost (≤φ28)
			[N]	[N]	[KG]	[KGCM² ]	[KGCM² ]	[KGCM² ]	[ KGCM² ]
090	1 Singl	3	2400	2200	3.5		0.72	1.2	3.2
		4	2400	2200		一	0.49	0.95	3.0
		5	2400	2200			0.40	0.86	2.9
		6	2400	2200		一	0.36	0.82	2.8
		7	2400	2200			0.32	0.79	2.8
		8	2400	2200		一	0.31	0.77	2.8
		9	2400	2200		一	0.29	0.76	2.8
		10	2400	2200			0.29	0.75	2.8
	2 段 Dvojnásobek	15	2400	2200	4	0.13	0.28	0.72
		16	2400	2200		0.15	0.30	0.74
		20	2400	2200		0.13	0.28	0.72
		25	2400	2200		0.12	0.28	0.71	一
		28	2400	2200		0.14	0.29	0.73
		30	2400	2200		0.10	0.25	0.70	一
		35	2400	2200		0.12	0.27	0.71
		40	2400	2200		0.099	0.25	0.70
		45	2400	2200		0.12	0.27	0.71
		50	2400	2200		0.098	0.25	0.69
		60	2400	2200		0.098	0.25	0.69	一
		70	2400	2200		0.097	0.25	0.69	一
		80	2400	2200		0.097	0.25	0.69
		90	2400	2200		0.097	0.25	0.69	一
		100	2400	2200		0.097	0.25	0.69	一

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. Hmotnost se může mírně lišit od modelu do režimu.

FL-0120			„ 1	„ 2	„ 3	※ 4	※ 5	※ 6	※ 7
Rám velikost	Fáze	Poměr	Nominální výstupní točivý moment	Maximum výstup točivý moment	Stav nouze zastávka točivý moment	Nominální vstup rychlost	Maximum vstup rychlost	Povoleno radiální zatížení	Povoleno axiální zatížení
Rám velikost	Fáze	Poměr	[NM]	[NM]	[NM]	[ RPM]	[RPM]	[N]	[N]
120	1 Singl	3	120	225	500	3000	6000	1300	1500
		4	120	330	625	3000	6000	1500	1700
		5	180	330	625	3000	6000	1600	1900
		6	180	330	625	3000	6000	1700	2000
		7	180	330	625	3000	6000	1800	2100
		8	180	330	625	3000	6000	1900	2300
		9	120	225	500	3000	6000	1900	2400
		10	120	225	500	3000	6000	2000	2500
	2 Dvojnásobek	15	120	225	500	3000	6000	2300	3000
		16	180	330	625	3000	6000	2300	3100
		20	180	330	625	3000	6000	2500	3400
		25	180	330	625	3000	6000	2700	3700
		28	180	330	625	3000	6000	2800	3900
		30	120	225	500	3000	6000	2900	3900
		35	180	330	625	3000	6000	3000	3900
		40	180	330	625	3000	6000	3200	3900
		45	120	225	500	3000	6000	3300	3900
		50	180	330	625	3000	6000	3400	3900
		60	180	330	625	3000	6000	3600	3900
		70	180	330	625	3000	6000	3800	3900
		80	180	330	625	3000	6000	4000	3900
		90	120	225	500	3000	6000	4200	3900
		100	120	225	500	3000	6000	4300	3900

FL-0120			※ 8	※ 9	※ 9
Rám velikost	Fáze	Poměr	Maximum radiální zatížení	Maximum axiální zatížení	Hmotnost	Okamžik z setrvačnost (≤φ14)	Okamžik z setrvačnost (≤φ19)	Okamžik z setrvačnost (≤φ28)	Okamžik z setrvačnost (≤φ38)
			[N]	[N]	[KG]	[KGCM²]	[ kgcm² ]	[KGCM² ]	[kgcm²]
120	1 Singl	3	4300	3900	7.8	一	3.3	5.3	13
		4	4300	3900			2.0	4.1	12
		5	4300	3900			1.6	3.6	11
		6	4300	3900			1.3	3.3	11
		7	4300	3900		一	1.1	3.2	11
		8	4300	3900		一	1.0	3.1	11
		9	4300	3900		一	0.98	3.0	11
		10	4300	3900			0.95	3.0	11
	2 Dvojnásobek	15	4300	3900	8.7	0.43	0.86	2.8
		16	4300	3900		0.48	0.92	2.9
		20	4300	3900		0.40	0.83	2.8	一
		25	4300	3900		0.38	0.82	2.8
		28	4300	3900		0.44	0.88	2.8	一
		30	4300	3900		0.29	0.74	2.7
		35	4300	3900		0.37	0.81	2.7	一
		40	4300	3900		0.28	0.73	2.7
		45	4300	3900		0.37	0.80	2.7
		50	4300	3900		0.28	0.73	2.7	一
		60	4300	3900		0.28	0.73	2.7	一
		70	4300	3900		0.28	0.73	2.7	一
		80	4300	3900		0.28	0.73	2.7	一
		90	4300	3900		0.27	0.73	2.7	一
		100	4300	3900		0.27	0.73	2.7	一

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. Hmotnost se může mírně lišit od modelu do režimu.

FL-155			„ 1	„ 2	„ 3	※ 4	※ 5	※ 6	※ 7
Rám velikost	Fáze	Poměr	Nominální výstup točivý moment	Maximum výstup točivý moment	Stav nouze zastávka točivý moment	Nominální vstup rychlost	Maximum vstup rychlost	Povoleno radiální zatížení	Povoleno axiální zatížení
Rám velikost	Fáze	Poměr	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
155	1 Singl	3	240	470	1000	2000	4000	3200	2400
		4	240	700	1250	2000	4000	3500	2700
		5	360	700	1250	2000	4000	3800	3000
		6	360	700	1250	2000	4000	4000	3300
		7	360	700	1250	2000	4000	4200	3500
		8	360	700	1250	2000	4000	4400	3700
		9	240	470	1000	2000	4000	4600	3900
		10	240	470	1000	2000	4000	4700	4100
	2 Dvojnásobek	15	240	470	1000	2000	4000	5400	4900
		16	360	700	1250	2000	4000	5500	5000
		20	360	700	1250	2000	4000	6000	5500
		25	360	700	1250	2000	4000	6400	6100
		28	360	700	1250	2000	4000	6700	6400
		30	240	470	1000	2000	4000	6800	6600
		35	360	700	1250	2000	4000	7200	7000
		40	360	700	1250	2000	4000	7500	7500
		45	240	470	1000	2000	4000	7800	7900
		50	360	700	1250	2000	4000	8100	8200
		60	360	700	1250	2000	4000	8600	8200
		70	360	700	1250	2000	4000	9100	8200
		80	360	700	1250	2000	4000	9100	8200
		90	240	470	1000	2000	4000	9100	8200
		100	240	470	1000	2000	4000	9100	8200

FL-155			※ 8	※ 9	※ 10
Rám velikost	Fáze	Poměr	Maximum radiální zatížení	Maximum axiální zatížení	Hmotnost	Okamžik z setrvačnost (≤φ19)	Okamžik z setrvačnost (≤φ28)	Okamžik z setrvačnost (≤φ38)	Okamžik z setrvačnost (≤φ48)
			[N]	[N]	[KG]	[ KGCM² ]	[KGCM² ]	[KGCM²]	[kgcm² ]
155	1 Singl	3	9100	8200	16	一	12	20	42
		4	9100	8200			7.5	15	37
		5	9100	8200			5.8	14	36
		6	9100	8200			4.9	13	35
		7	9100	8200			4.1	12	34
		8	9100	8200		一	3.8	12	34
		9	9100	8200		一	3.6	11	34
		10	9100	8200			3.5	11	34
	2 Dvojnásobek	15	9100	8200	18	1.3	3.2	11
		16	9100	8200		1.5	3.5	11	一
		20	9100	8200		1.2	3.1	11	一
		25	9100	8200		1.1	3.1	11	一
		28	9100	8200		1.4	3.3	11	一
		30	9100	8200		0.85	2.8	10
		35	9100	8200		1.1	3.1	11	一
		40	9100	8200		0.83	2.8	10
		45	9100	8200		1.1	3.0	11	一
		50	9100	8200		0.81	2.8	10	一
		60	9100	8200		0.81	2.8	10	一
		70	9100	8200		0.80	2.8	10
		80	9100	8200		0.80	2.8	10	一
		90	9100	8200		0.80	2.8	10	一
		100	9100	8200		0.80	2.8	10	一

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. Hmotnost se může mírně lišit od modelu do režimu.

FL-205			„ 1	„ 2	„ 3	※ 4	※ 5	※ 6	※ 7
Rám velikost	Fáze	Poměr	Nominální výstup točivý moment	Maximum výstup točivý moment	Stav nouze zastávka točivý moment	Nominální vstup rychlost	Maximum vstup rychlost	Povoleno radiální zatížení	Povoleno axiální zatížení
Rám velikost	Fáze	Poměr	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
205	1 Singl	3	500	970	2200	1500	3000	5600	4300
		4	750	1400	2750	1500	3000	6200	4900
		5	750	1400	2750	1500	3000	6700	5400
		6	750	1400	2750	1500	3000	7100	5800
		7	750	1400	2750	1500	3000	7400	6300
		8	750	1400	2750	1500	3000	7800	6600
		9	500	970	2200	1500	3000	8100	7000
		10	500	970	2200	1500	3000	8400	7300
	2 Dvojnásobek	15	500	970	2200	1500	3000	9600	8700
		16	750	1400	2750	1500	3000	9800	8900
		20	750	1400	2750	1500	3000	11000	9900
		25	750	1400	2750	1500	3000	11000	11000
		28	750	1400	2750	1500	3000	12000	11000
		30	500	970	2200	1500	3000	12000	12000
		35	750	1400	2750	1500	3000	13000	13000
		40	750	1400	2750	1500	3000	13000	13000
		45	500	970	2200	1500	3000	14000	14000
		50	750	1400	2750	1500	3000	14000	14000
		60	750	1400	2750	1500	3000	15000	14000
		70	750	1400	2750	1500	3000	15000	14000
		80	750	1400	2750	1500	3000	15000	14000
		90	500	970	2200	1500	3000	15000	14000
		100	500	970	2200	1500	3000	15000	14000

FL-205			※ 8	※ 9	※ 9
Rám velikost	Fáze	Poměr	Maximum radiální zatížení	Maximum axiální zatížení	Hmotnost	Okamžik z setrvačnost (≤φ28)	Okamžik z setrvačnost (≤φ38)	Okamžik z setrvačnost (≤φ48)	Okamžik OFINERTIA (≤φ65)
			[N]	[N]	[KG]	[KGCM²]	[kgcm²]	[kgcm²]	[kgcm² ]
205	1 Singl	3	15000	14000	39	一	44	66	130
		4	15000	14000			28	50	110
		5	15000	14000			22	44	100
		6	15000	14000			18	41	100
		7	15000	14000		一	16	38	99
		8	15000	14000			15	37	97
		9	15000	14000			14	36	97
		10	15000	14000			14	36	96
	2 Dvojnásobek	15	15000	14000	40	4.7	12	34
		16	15000	14000		5.4	13	35	一
		20	15000	14000		4.4	12	34	一
		25	15000	14000		4.2	12	34
		28	15000	14000		4.9	13	35
		30	15000	14000		3.2	11	33
		35	15000	14000		4.1	12	34
		40	15000	14000		3.2	11	33
		45	15000	14000		4.0	12	34	一
		50	15000	14000		3.1	11	33
		60	15000	14000		3.1	11	33
		70	15000	14000		3.1	11	33
		80	15000	14000		3.1	11	33	一
		90	15000	14000		3.1	11	33	一
		100	15000	14000		3.1	11	33	一

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. hmotnost se může mírně lišit od modelu do režimu.

FL-235			„ 1	„ 2	„ 3	※ 4	※ 5	※ 6	※ 7
Rám velikost	Fáze	Poměr	Nominální výstup točivý moment	Maximum výstup točivý moment	Stav nouze zastávka točivý moment	Nominální vstup rychlost	Maximum vstup rychlost	Povoleno radiální zatížení	Povoleno axiální zatížení
Rám velikost	Fáze	Poměr	[NM]	[NM]	[NM]	[RPM]	[RPM]	[N]	[N]
235	1 Singl	3	1000	1600	4000	1000	2000	5800	6400
		4	1500	2300	5000	1000	2000	6400	7200
		5	1500	2300	5000	1000	2000	6900	7900
		6	1500	2300	5000	1000	2000	7300	8600
		7	1500	2300	5000	1000	2000	7700	9200
		8	1500	2200	5000	1000	2000	8000	9700
		9	1000	1900	4000	1000	2000	8400	10000
		10	1000	1600	4000	1000	2000	8700	11000
	2 Dvojnásobek	15	1000	1600	4000	1000	2000	9900	13000
		16	1500	2300	5000	1000	2000	10000	13000
		20	1500	2300	5000	1000	2000	11000	14000
		25	1500	2300	5000	1000	2000	12000	14000
		28	1500	2300	5000	1000	2000	12000	14000
		30	1000	1600	4000	1000	2000	13000	14000
		35	1500	2300	5000	1000	2000	13000	14000
		40	1500	2300	5000	1000	2000	14000	14000
		45	1000	1300	4000	1000	2000	14000	14000
		50	1500	2300	5000	1000	2000	15000	14000
		60	1500	2300	5000	1000	2000	15000	14000
		70	1500	2300	5000	1000	2000	15000	14000
		80	1500	1800	5000	1000	2000	15000	14000
		90	1000	1300	4000	1000	2000	15000	14000
		100	1000	1200	4000	1000	2000	15000	14000

FL-235			※ 8	※ 9	※ 10
Rám velikost	Fáze	Poměr	Maximum radiální zatížení	Maximum axiální zatížení	Hmotnost	Okamžik z setrvačnost (≤φ38)	Okamžik z setrvačnost (≤φ48)	Okamžik z setrvačnost (≤φ65)
			[N]	[N]	[KG]	[KGCM² ]	[KGCM² ]	[KGCM² ]
235	1 Singl	3	15000	14000	55	一	90	150
		4	15000	14000		一	62	120
		5	15000	14000			52	110
		6	15000	14000			47	110
		7	15000	14000		一	42	100
		8	15000	14000			40	100
		9	15000	14000		一	39	99
		10	15000	14000			38	98
	2 Dvojnásobek	15	15000	14000	57	14	36
		16	15000	14000		16	37
		20	15000	14000		14	35
		25	15000	14000		14	35	一
		28	15000	14000		15	36	一
		30	15000	14000		12	34
		35	15000	14000		13	35
		40	15000	14000		12	33
		45	15000	14000		13	35	一
		50	15000	14000		12	33
		60	15000	14000		12	33
		70	15000	14000		12	33
		80	15000	14000		12	33
		90	15000	14000		12	33
		100	15000	14000		12	33	一

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. Hmotnost se může mírně lišit od modelu do režimu.

+ Pochopte podrobné parametry produktu

Kontaktujte nás

O nás

Zhejiang Saiya Intelligent Manufacturing Co., Ltd.

Zhejiang Saiya Intelligent Manufacturing Co., Ltd. Založena v roce 2009 s 15 lety zkušeností v oboru, je to high-tech podnik specializující se na výrobu a prodej mikro střídavých převodových motorů, malých střídavých převodových motorů, kartáčových stejnosměrných převodových motorů, bezkartáčových stejnosměrných převodových motorů BLDC, přesných planetových převodovek a válečkových motorů atd. Jsme Velkoobchod s Čínou Série FL 60 90 115 142 180 220 Helikální planetární převodovka Dodavatelé a OEM/ODM Série FL 60 90 115 142 180 220 Helikální planetární převodovka Výrobci, Motory a převodovky Saiya se hojně používají v průmyslových robotech, inteligentní logistice, strojích na nové zdroje energie, robotech AGV a dalších pokročilých oblastech. Kromě toho hrají klíčovou roli ve zpracování potravin, balení, textilu, elektronice, zdravotnických zařízeních a specializovaných strojích a nabízejí cenově efektivní a diferencovaná řešení pro různá odvětví. Abychom posílili naše výhody v diferenciaci a nákladové efektivitě, máme vlastní obchodní společnost Hangzhou Saiya Transmission Equipment Co., LTD se sídlem v Chang-čou v provincii Če-ťiang, která se nachází v blízkosti přístavů Šanghaj a Ningbo. Zajišťuje domácí i zahraniční obchod v kombinaci s přímým prodejem a distribucí, zajišťuje globální distribuci a zákaznickou podporu a poskytuje špičková, ekonomická a spolehlivá řešení všem našim zákazníkům.

Firemní kultura

Autentické a spolehlivé
Kvalita přirozeně vyniká.

Základní hodnoty: Rozvíjení sebe sama a péče o druhé.

Vidění:Staňte se servisním expertem v oblasti inteligentních převodovek.

Naše poslání:Poskytovat vysoce kvalitní služby a vytvářet hodnotu pro zákazníky.

Filozofie služeb:Usilovat o materiální i duchovní štěstí všech zaměstnanců a přispívat k pokroku a rozvoji lidské společnosti.

2009
Zřízení
80+
Personál
5+
Výrobní linka

Zprávy

Harmonický reduktor: Shining Star v oblasti přesného přenosu
08 Jun, 2025
Ve fázi přesnosti moderního průmyslu a technologie, harmonický reduktor je jako zářící hvězda. Díky svému jedinečnému designu a vynikajícímu výkonu se stal jádrem „srdce“ mnoha špičkových vy...
ČTĚTE VÍCE
Přenosné jádro přenosu: Komplexní analýza planetární převodovky
01 Jun, 2025
V moderní průmyslové automatizaci a vysoce přesné přenosové systémy se planetární převodovka stala klíčovou součástí mnoha mechanických zařízení díky jeho kompaktní struktuře, silné kapacitě nesouc...
ČTĚTE VÍCE
Beztáčková DC Gear Motors: Kombinace vysoké účinnosti a přesného ovládání
22 May, 2025
S vývojem moderní technické a automatizační technologie se bezkaderní DC Gear Motors staly jednou z klíčových technologií v mnoha aplikačních polích. Ať už v průmyslové automatizaci, robotice, lete...
ČTĚTE VÍCE

KONTAKTNÍ ÚDAJE

TEL.: 0086-0571-86951513/86951543
Fax: 0086-571-86040769
E-mail: [email protected] / [email protected] / [email protected]
Kancelář: Hangzhou Saiya Transmisson Equipment Co.,Ltd
Adresa kanceláře: Pokoj 2201, budova Wanyin, Hangzhou City, zhejiang provincie
Továrna: Zhejiang Saiya Intelligent Manufacturing Co., Ltd.
Adresa továrny: Budova č. 35, Zhongnan High-Tech Yunhe Zhigu Industrial Park, Xinan Town, Deqing County, Huzhou City, Zhejiang, Čína

Aplikační průmysl

Webová nabídka

Hledání produktů

Jazyk

Podíl

Nabídka ukončení

Helikální planetární převodovka Dodavatelé

Série FL 60 90 115 142 180 220 Helikální planetární převodovka

Popis produktu

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. Hmotnost se může mírně lišit od modelu do režimu.

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. Hmotnost se může mírně lišit od modelu do režimu.

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. Hmotnost se může mírně lišit od modelu do režimu.

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. Hmotnost se může mírně lišit od modelu do režimu.

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. Hmotnost se může mírně lišit od modelu do režimu.

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. hmotnost se může mírně lišit od modelu do režimu.

1. s nominální rychlostí vstupu je životnost 20 000 hodin.

2. maximálního točivého momentu při startu a zastavení.

3. Maximální točivý moment, když dostává šok (až 1 000krát).

4. Maximální průměrná vstupní rychlost.

5. Maximální rychlost vstupu.

6. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na střed výstupního hřídele, při axiálním zatížení 0)

7. S touto zatížením a nominální rychlostí vstupu bude životnost 20 000 hodin. (Aplikováno na výstupní boční ložisko.at radiální zatížení 0)

8. Maximální radiální zatížení, které může reduktor přijmout.

9. Maximální axiální zatížení, které může reduktor přijmout.

10. Hmotnost se může mírně lišit od modelu do režimu.

Firemní kultura

Autentické a spolehlivé
Kvalita přirozeně vyniká.

Pokud máte zájem
V našich produktech,
Prosím, poraďte se s námi
