Kartáčované DC Gear Motors

25W štětce DC Gear Motors

Velikost napětí: 25W, 70 mmx70 mm
Provozní napětí: 12-90V
Žádné parametry zatížení: Rychlost 3100-3300 rpm
Použitý proud: 0,3-1,0a
Parametry zatížení: Rychlost otáčení 2700-3000 rpm
Použitý proud: 0,6-3,5a
Točivý moment: 80-88MN.M

  • 25W štětce DC Gear Motors
  • 25W štětce DC Gear Motors
  • 25W štětce DC Gear Motors
PŘEDCHOZÍ   |   DALŠÍ

+ Kontaktujte nás + Stažení katalogu Video o produktu
APLIKACE PLOCHA
Jsme high-tech podnik zabývající se výrobou a prodejem střídavých reduktorů, malých reduktorů, servomotorů, bezkartáčových a bezkartáčových stejnosměrných motorů a dalších produktů.

  • Logistické třídění

  • Automatizované roboty

  • řezání laseru

  • Přístup ovládací brána

  • Fotovoltaická elektrárna

  • Zdravotnické prostředky

  • AGV

Popis produktu

Motor DC Gear 25W Brush nabízí vysoký výkon a přizpůsobivost, ideální pro řadu průmyslových a fandových aplikací. S velikostí rámu 70 mm x 70 mm je tento motor navržen tak, aby zapadal do omezených prostorů, aniž by to ohrozilo energii. Funguje na širokém rozsahu napětí 12-90 V a poskytuje flexibilitu pro různé zdroje energie a řídicí systémy.

V podmínkách bez zatížení prochází motor rychlostí 3100-3300 ot / min, což nakreslí proud mezi 0,3-1,0a. Při zatížení se rychlost mírně snižuje na 2700-3000 ot / min, s odpovídajícím proudem 0,6-3,5a. Tento motor poskytuje točivý moment 80-88 mn.m a zajišťuje, že dokáže snadno zvládnout náročné úkoly.

Motor DC Gear 25W štětce je ideální pro aplikace, které vyžadují přesnou rychlost a ovládání točivého momentu. Je vhodný pro použití v robotice, automatizovaném systémech, malých strojích a dalších projektech, kde je nezbytná spolehlivost a výkon. Široké napětí a proudové rozsahy motoru zvyšují jeho kompatibilitu s různými elektronickými ovladači a nastavením výkonu.

Parametry výkonu motoru

Model Napětí Moc Parametry bez zatížení Parametry načítání Kartáč na život Hmotnost motoru
Rychlost Proud Rychlost Točivý moment Proud
PROTI W r/min A r/min MN.M A H kg
S3D25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3DW25-12 □ 12 25 3300 1.0
Max. 		3000 80 3.5 2000 1.0
S3D25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3DW25-24 □ 24 25 3200 0.5
Max. 		2800 85 1.6 2000 1.0
S3D25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0
S3DW25-90 □ 90 25 3100 0.3
Max. 		2700 88 0.6 2000 1.0

Napětí motoru, napájení a rychlost bude přizpůsobena podle jeho žádosti za povolených okolností adoptovatelné dimenze

K vyjádření externího motoru štětce používáme W po d v modelu. Například Z20W06-12GN.LF NO W, to znamená standardní vnitřní motor štětce pro externí štětcový motor, můžete kartáč vyměnit přímo. U vnitřních musíme nejprve demontáž motor.

Převodovka s motorem-torque

Model Napětí Moc Parametry bez zatížení Parametry načítání Kartáč na život Hmotnost motoru
Rychlost Proud Rychlost Točivý moment Proud
PROTI W r/min A r/min MN.M A H KG
S2D10-12 □ 12 10 3200 1,0 max. 2800 34 2.0 2000 0.7
S2DW10-12 □ 12 10 3200 1,0 max. 2800 34 2.0 2000 0.7
S2D10-24 □ 24 10 3300 0,5 max. 3000 32 0.9 2000 0.7
S2DW10-24 □ 24 10 3300 05 Max 3000 32 0.9 2000 0.7
S2D10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7
S2DW10-90 □ 90 10 3200 0,3 max. 2800 34 0.6 2000 0.7

Gearheads se prodávají samostatně. Decimální převodovky nejsou k dispozici.

Do názvu modelu zadejte poměr převodovky do pole (□).

Barevné pozadí (□) označuje stejný směr otáčení motoru, zatímco rotující směr ostatních je opačný.

Rychlost se vypočítá dělením synchronního PED motoru pomocí převodovky. Skutečná rychlost je o 2% ~ 20% nižší než zobrazená hodnota v závislosti na velikosti zátěže.

Chcete -li snížit rychlost nad poměrem převodovky v tabulce, připojte mezi převodovkou a motorem desetinnou hlavu (poměr převodovky: 10). V takovém případě je přípustný točivý moment 5nm.

Točivý moment jednotky: Upside (N.M)/Belowside (KGF.CM)

Typ Poměr zařízení 3 3.6 5 6 7.5 9 10 12.5 15 18 20 25 30 36 40 50 60 75 90 100 120 150 180 200
S3D25-24 GN

Rychlost

r/min

933 778 560 467 373 311 280 224 187 156 140 112 93 78 70 56 47 37 31 28 23 19 16 14
3gn □ K 0.21 0.25 0.35 0.41 0.52 0.62 0.69 0.86 1.04 1.24 1.24 1.55 1.86 2.24 2.49 3.11 3.73 4.66 5.00 5.00 5.00 5.00 5.00 5.00
2.03 2.44 3.38 4.06 5.08 6.09 6.77 8.46 10.2 12.2 12.2 15.2 18.3 21.9 24.4 30.5 36.6 45.7 50.0 50.0 50.0 50.0 50.0 50.0

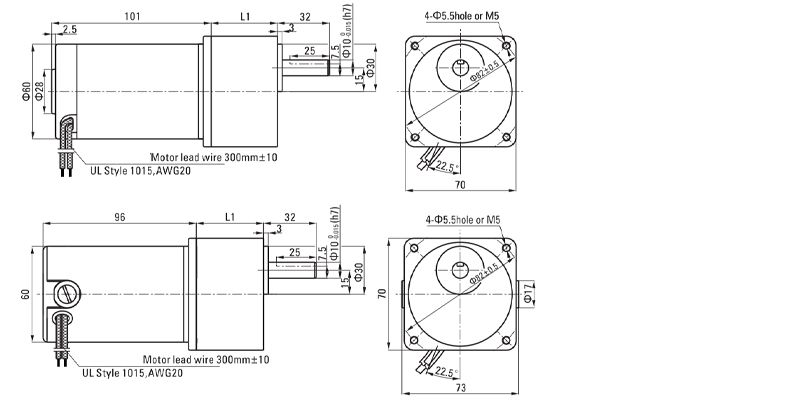

Rozměry (jednotka MM)

Montážní šrouby jsou zahrnuty do převodovky.

Typ kabeláže olova

Hmotnost: Motor: 1,0 kg / převodovkou: 0,55 kg

Model Gearhead Poměr zařízení L1
3gn □ k 3 ～ 18 32
25 ～ 200 42

Do názvu modelu zadejte poměr převodovky do pole (□).

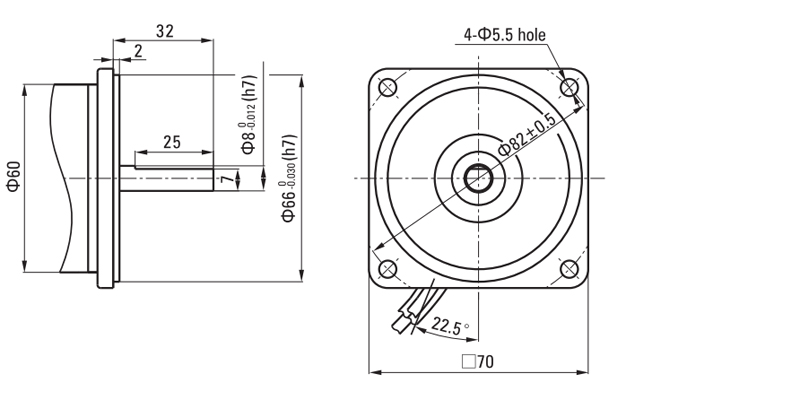

Hřídelka typu kulatého hřídele

Vyloučení hmotnosti a tvaru motoru hřídele je stejná jako tvar typu hřídele pastoru.

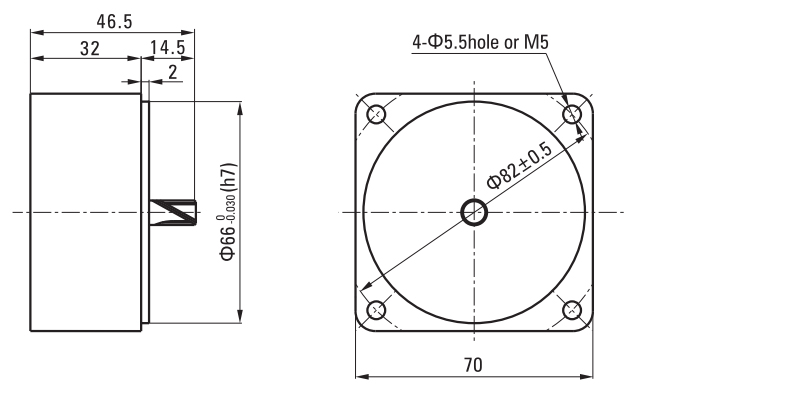

Decimální převodovka

Lze připojit k typu hřídele GN
3gn10X
Hmotnost: 0,31 kg
